Hướng dẫn cách đi dây điện trong nhà Đẹp, An Toàn

Bạn đang đối mặt với thách thức trong việc đi dây điện trong nhà và không biết bắt đầu từ đâu? Đừng lo lắng, trong bài viết này, Gọi Thợ 24/7 chia sẻ hướng dẫn cách đi dây điện trong nhà chi tiết nhất bao gồm cả cách bắt điện âm tường và cách đi dây điện nổi đơn giản và an toàn.

Bạn sẽ cập nhật đủ kiến thức và các bước thi công để tự tin thực hiện công việc. Hãy cùng khám phá cách giải quyết những vấn đề khiến bạn băn khoăn, từ việc xác định vị trí đi dây đến kỹ thuật thực hiện chính xác nhất.

HOTLINE THỢ THI CÔNG HỆ THỐNG ĐIỆN DÂN DỤNG 0906.765.021 – 0911.048.049.

Nắm bắt kiến thức tổng quan về sơ đồ mạch điện:

Sơ đồ mạch điện là một biểu đồ minh họa cấu trúc mạch điện, chứa các ký hiệu điện tử của các thành phần và mối liên kết giữa chúng. Chức năng chính của sơ đồ này là trình bày cách các dây và thành phần vật lý kết nối với nhau, được gọi là sơ đồ hệ thống dây điện.

Trong ngữ cảnh của môi trường sống, sơ đồ mạch điện thường được sử dụng như một công cụ giúp tạo ra cái nhìn tổng quan và giúp dễ dàng hình dung cấu trúc mạch. Điều này đặc biệt hữu ích trong quá trình lắp đặt và triển khai hệ thống điện, giúp đảm bảo rằng các thành phần được sắp xếp một cách hợp lý nhất. Sơ đồ mạch điện thường được áp dụng trong quá trình thiết kế mạch, xây dựng mạch, và bảo trì các thiết bị điện hoặc điện tử.

Phân loại mạng lưới điện:

Trong ngữ cảnh sơ đồ mạch điện trong nhà, mạng lưới điện thường được chia thành hai loại chính: mạng điện đơn giản và mạng điện phức tạp.

• Mạng điện đơn giản bao gồm mạch điện chính, mạch phân nhánh, các thiết bị đóng – ngắt và bảo vệ, bảng điện và sứ cách điện.
• Mạng điện phức tạp bao gồm hộp phân phối, aptomat nhánh, aptomat tổng, đồ dùng điện, ổ điện và công tơ điện.

Mỗi loại mạng lưới có những ưu nhược điểm riêng, phụ thuộc vào không gian sống cụ thể trong ngôi nhà. Để xác định mạng lưới điện phù hợp nhất, việc nghiên cứu và tư vấn từ các chuyên gia lắp đặt hệ thống điện là quan trọng.

Hướng dẫn cách đi dây điện nổi Đẹp, An Toàn:

1. Đi dây điện nổi là gì?

Đi dây điện nổi là phương pháp lắp đặt dây điện trên bề mặt tường hoặc trần nhà, tạo ra hệ thống dây điện có thể nhìn thấy một cách rõ ràng. Quá trình này thường được thực hiện sau khi việc xây dựng ngôi nhà hoàn thành.

Để đảm bảo an toàn, các dây điện trong phương pháp này thường được đặt vào trong các ống gen bằng nhựa. Việc lựa chọn đi dây điện nổi thường được nhiều người chọn vì tính tiện lợi trong việc thi công và chi phí thấp.

Một số gia đình vẫn lựa chọn đi dây điện nổi trong nhà. Vì một số sự cố sau khi lắp đặt điện âm tường xảy ra như chập điện, hư hỏng sẽ khó phát hiện và sau khi sửa chữa, những khu vực hư hỏng sẽ phải đi nổi lại đường dây điện đó gây mất thẩm mỹ hơn là đi dây điện nổi ngay từ lúc đầu để có cách phối màu, thiết kế phù hợp.

2. Ưu nhược điểm của đường dây điện nổi:

Ưu điểm:

• Không cần thiết phải có sơ đồ thiết kế đường dây điện từ ban đầu. Sau khi hoàn thiện công trình mới bắt đầu đi đường dây điện.
• Tiết kiệm chi phí và thời gian thi công hơn so với đường dây điện âm tường.
• Thuận tiện cho việc sửa chữa, thay thế khi đường dây điện xảy ra sự cố, hư hại.
• Có thế bố trí thay đổi sơ đồ tùy lúc dễ dàng.

Nhược điểm:

• Đường dây điện nổi đi không khéo dẫn đến việc mất thẩm mỹ cho ngôi nhà.
• Vấn đề an toàn: đường dây điện nổi thiếu an toàn khi nhà có trẻ nhỏ, người già. Nhất là khi xảy ra sự cố chập cháy điện, dễ gây cháy nhà.

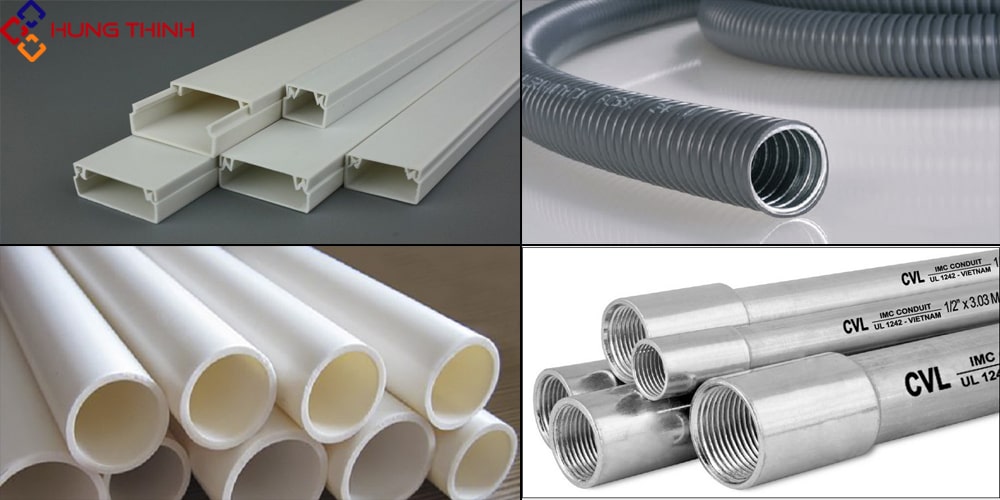

3. Các loại ống đi dây điện nối phổ biến:

Loại ống	Đặc điểm
Ống luồn dây điện vuông	– Thiết kế vuông với nắp đậy. – Tính cách điện tốt, chống ẩm mốc và ăn mòn. <br> – Chịu được lực va đập nhẹ và dễ dàng sửa chữa, thay thế.
Ống gen ruột gà luồn dây	– Hình dạng giống ruột gà và có khả năng đàn hồi. – Chống va đập, cháy, giật và cuộn chặt mà không tốn nhiều sức. – Chống ăn mòn và ẩm mốc.
Ống nhựa cứng luồn dây	– Hình dạng tròn, làm từ nhựa PVC. – Chống ẩm, ăn mòn và chịu nhiệt độ cao ở mức tương đối. – Tính cách điện tốt và chịu va đập nhẹ.
Ống thép luồn dây IMC	– Làm từ thép, phủ lớp chống ăn mòn bên trong và mạ kẽm nóng bên ngoài. – Tăng tuổi thọ của ống, chịu được điều kiện khắc nghiệt và môi trường ngoài trời.



4. Sơ đồ đi dây điện nổi trong nhà:

5. Nguyên tắc khi đi dây điện nổi:

• Vị trí lắp đặt: đường dây điện nổi nên cách sàn 2m nhằm đảm bảo an toàn và gây vướng víu trong sinh hoạt.
• Đường dây điện nên được luồn bên trong ống nhựa tròn hay ống nhựa dẹp, cố định trên tường. Nhằm hạn chế tác động bên ngoài gây hư hỏng và đảm bảo an toàn hơn. Tăng tính thẩm mỹ cho ngôi nhà.
• Không được đấu tắt trong ống gen, dưới tác động của nhiệt độ, độ ẩm làm cho chổ đấu tắt bị mài mòn, bị oxy hóa gây chập cháy điện. Ảnh hưởng đến an toàn của người dùng.
• Bọc bên ngoài dây điện bằng vật liệu chống cháy, cố định đường dây điện lên tường bằng băng keo trong tránh va chạm, cọ xát làm hỏng đường dây, gây mất an toàn.
• Không nên lắp đặt dây điện qua những khu vực ẩm ướt như nhà vệ sinh, nhà tắm hay gần đường ống nước. Vì những khu vực này có nguy cơ cao gây ra chập cháy điện do tình trạng ẩm ướt, tạo điều kiện không an toàn cho hệ thống điện.
• Nên thường xuyên kiểm tra đường dây điện nổi, nếu có dấu hiệu dập vỡ bị cắn đứt nên gọi cho thợ sửa chữa điện giúp bạn sửa chữa ngay nhé!

6. Quy trình cách đi đây điện nổi trong nhà:

Để đi dây điện nổi trong nhà một cách đơn giản, bạn có thể tuân theo các bước sau đây:

Bước 1: Chuẩn bị và Lựa chọn Vật liệu.

Lựa chọn ống nhựa và nẹp bảo vệ phù hợp với công trình của bạn. Đảm bảo có bản phác thảo về màu sắc dây và các thiết bị điện để dễ dàng xác định và lắp đặt.

Bước 2: Lắp đặt ống và Hệ thống dây điện.

Bắt đầu lắp đặt ống nhựa lên tường hoặc trần nhà theo mục đích sử dụng cụ thể. Hệ thống dây điện sẽ được bố trí dẫn từ mạch điện bên ngoài vào trong nhà, sau đó phân chia tới các phòng theo yêu cầu.

Bước 3: Xác định và Kết nối Dây.

Xác định và kết nối các dây điện theo bản phác thảo đã chuẩn bị. Đảm bảo kết nối chắc chắn và an toàn để tránh sự cố điện.

Bước 4: Kiểm tra và Bảo trì.

Sau khi hoàn thành lắp đặt, kiểm tra toàn bộ hệ thống điện để đảm bảo mọi kết nối hoạt động đúng cách. Thực hiện bảo trì định kỳ để đảm bảo an toàn và hiệu suất của hệ thống.

Mặc dù chi phí thấp hơn so với cách đi dây điện âm tường, phương pháp thi công điện nổi hiện không được ưa chuộng sử dụng rộng rãi trong đời sống hàng ngày, nhất là ở các khu vực thành thị. Tuy nhiên, với các bước cơ bản và cẩn thận, bạn vẫn có thể tự thực hiện công việc này một cách an toàn và hiệu quả.

6. Một số cách giấu dây điện nổi để tăng tính thẩm mỹ và an toàn:

Ngoài đi dây điện trong ống gen bạn có thể áp dụng các vật liệu khác để tăng tính thẩm mỹ, mới lạ cho hệ thống đường dây điện nổi trong nhà mà vẫn đảm bảo an toàn nhé!

Hướng dẫn cách đi dây điện âm tường trong nhà An Toàn:

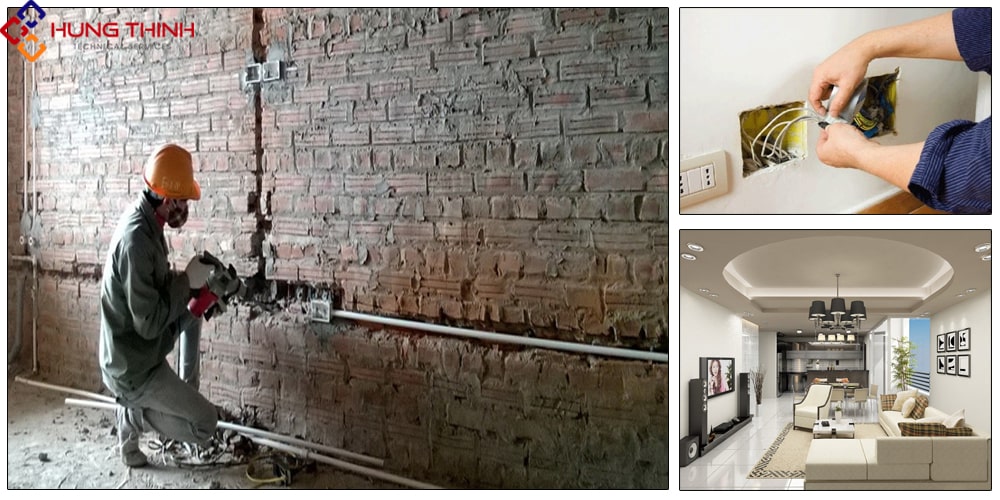

1. Điện âm tường là gì?

Điện âm tường là phương pháp thi công, thiết kế hệ thống mạch điện âm (chìm) bên trong tường nhà và sàn nhà, không để lộ đường dây điện ra bên ngoài. Phương pháp đi dây điện âm tường được áp dụng mang lại vẻ đẹp thẩm mỹ cao cho các công trình xây dựng, đảm bảo an toàn cho người dùng.

Phương pháp đi dây điện âm tường được áp dụng cho các loại dây điện như dây cáp mạng nội bộ, mạng ADSL, dây cáp điện thoại, cáp tivi và một số loại dây điện khác.

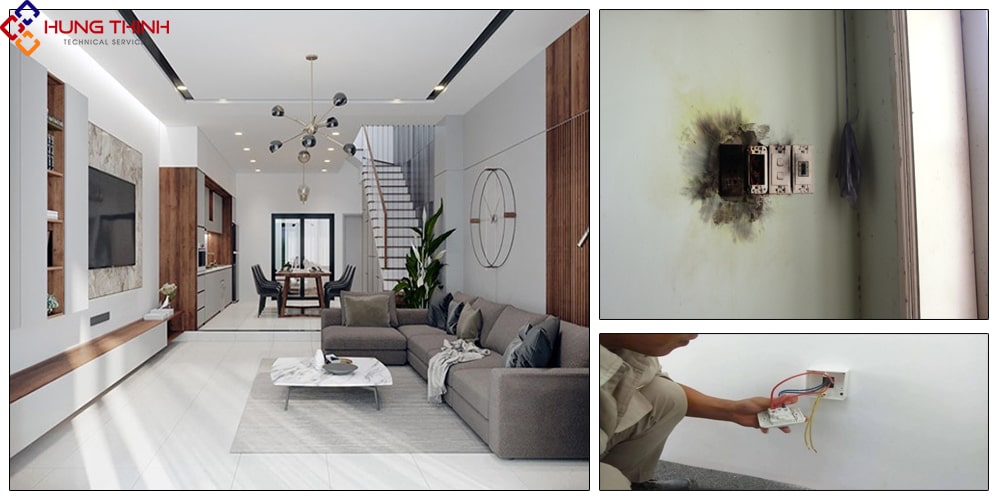

2. Ưu nhược điểm khi đi điện âm tường:

Ưu điểm:

• Tránh được tác động của các yếu tố bên ngoài.
• An toàn hơn so với điện nổi.
• Tiết kiệm không gian, tăng tính thẩm mỹ cho ngôi nhà.

Nhược điểm:

• Khó khăn cho việc sửa chữa mỗi khi xảy ra sự cố.
• Tốn nhiều chi phí cho việc thiết kế dường dây điện từ ban đầu.
• Tốn nhiều thời gian hơn.

3. Sơ đồ đi dây điện âm tường:

4. Nguyên tắc cần tuân thủ khi đi dây điện âm tường trong nhà:

1. Khi đi dây điện từ đồng hồ đi lên các tầng (mỗi tầng đều có CB ngắt tầng) theo kiểu xương sống. Khi đó trục dây phải có tiết diện cap từ 6 – 11mm. Tiếp đó, từ CB ngắt tầng thực hiện chia nhỏ ra các phòng mỗi phòng có CB riêng. Dây cáp nối CB tầng với các phòng có tiết diện 4mm, đối với dây cấp cho bóng đèn là 1,5mm. Dây te, dây mát đi vào ổ cắm nối với cọc đồng chôn trong đất có tiết diện từ 1,5 – 4mm.
2. Trường hợp của dây điện thoại dùng cáp đồng có trục RG-6.
3. Trường hợp dây mạng nội bộ, mạng internet nên dùng cáp RJ45 chuẩn Cat5E hay Cat6E.
4. Trường hợp dây tivi truyền cáp nên sử dụng cáp đồng trục RG-6.
5. Trong quá trình đi dây điện âm tường phải thực hiện nguyên tắc chung là dây điện phải được kéo thẳng. Không tiến hành nối dây trên đường đi (các mối nối không nên thực hiện trong ống bảo vệ). Không tiến hành đi chung các dây cáp với đường dây điện vì sẽ gây nên hiện tượng nhiễu sóng, mất tín hiệu mạng…Nên chọn dây tín hiệu có vỏ bọc bên ngoài là nhôm có khả năng chóng nóng tốt.

5. Cách chọn dây điện âm tường phù hợp:

• Dây điện khi bẻ gập lại không bị gãy, nứt vỏ hay biến màu.
• Vỏ ngoài khi bị đốt cháy sẽ teo lại, không cháy lan ra.
• Dây đồng bẻ không gãy, sáng bóng, xoắn chặt chẽ.
• Ruột dẫn điện tròn, đều, lớp cách điện dày đều.
• Số dây đồng trong lõi phải đúng với số lượng được in bên ngoài vỏ.
• Nên dùng dây điện âm tường loại tốt để kéo dài thời gian sử dụng, hạn chế các sự cố vì đường dây ngầm rất khó sửa.

6. Quy trình cách đi dây điện âm tường trong nhà:

Bước 1: Xác định vị trí lắp đặt các thiết bị dùng điện trong nhà dựa vào bản thiết kế.

• Dựa vào bản thiết kế, thợ thi công có thể xác định vị trí đặt ổ cắm điện phù hợp, thuận tiện.
• Cũng giống như đi đường dây điện nổi, điện âm tường cũng cần tuân thủ nguyên tắc thiết kế trên cao. Hạn chế thấp nhất các sự cố không mong muốn xảy ra. Một số vùng hay ngập lũ, việc đi dường dây điện trên cao hạn chế việc ngập nước gây hư hỏng.

Bước 2: Lên sơ đồ đi dây điện âm tường.

• Với những ngôi nhà được thiết kế bởi các kỹ sư, thợ thi công chỉ cần làm theo yêu cầu. Cần giữ lại bản vẽ để biết được vị trí đường dây điện, thuận tiện cho việc sửa chữa nếu xảy ra sự cố sau này.

Bước 3: Tiến hành vẽ đường đi dây điện âm tường.

• Dùng phấn hay bút đánh dấu, vẽ lại đường đi của dây điện âm tường theo đúng với sơ đồ hệ thống mạch điện được thiết kế sẵn.

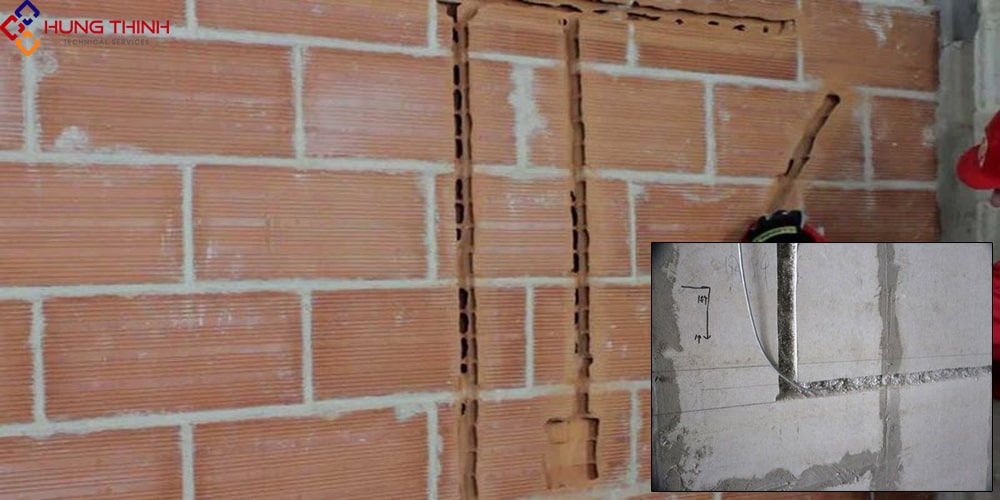

Bước 4: Thực hiện đào rãnh tường.

• Dùng máy cắt, máy khoan hay máy đục để cắt tường và đào rãnh theo đường đã vẽ ở bước 1. Kích thước của rãnh phụ thuộc vào đường dây điện muốn đi.

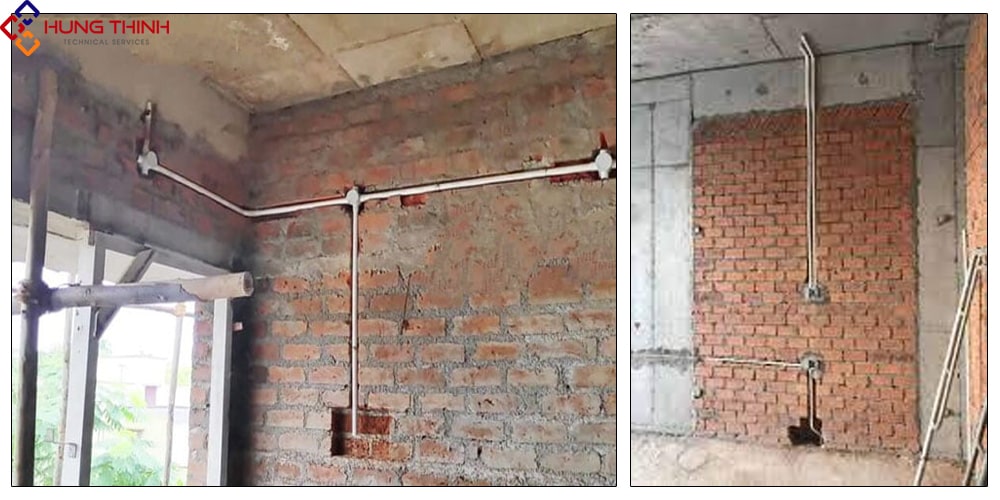

Bước 5: Tiến hành đi ống nhựa.

• Lưu ý khi chọn ống nhựa cần có chất lượng cao, chống thấm chống ẩm, chịu nhiệt để không làm ảnh hưởng đến hệ thống dây điện âm tường, tốt nhất nên dùng hàng chính hãng, tùy thuộc vào giá tiền mà chọn loại ống nhựa phù hợp.
• Tiến hành đưa ống dây vào rãnh và làm bước cố định chúng bằng dây kẽm.

Bước 6: Thực hiện cách luồn dây điện âm tường vào ống nhựa.

• Bước này thực hiện khá đơn giản, bạn chỉ cần luồn đường dây điện đã chuẩn bị sẵn vào ống. Nên tiến hành bước này trước khi hoàn thiện quá trình thi công để tránh các vật cản khiến quá trình luồn dây điện gặp khó khăn.

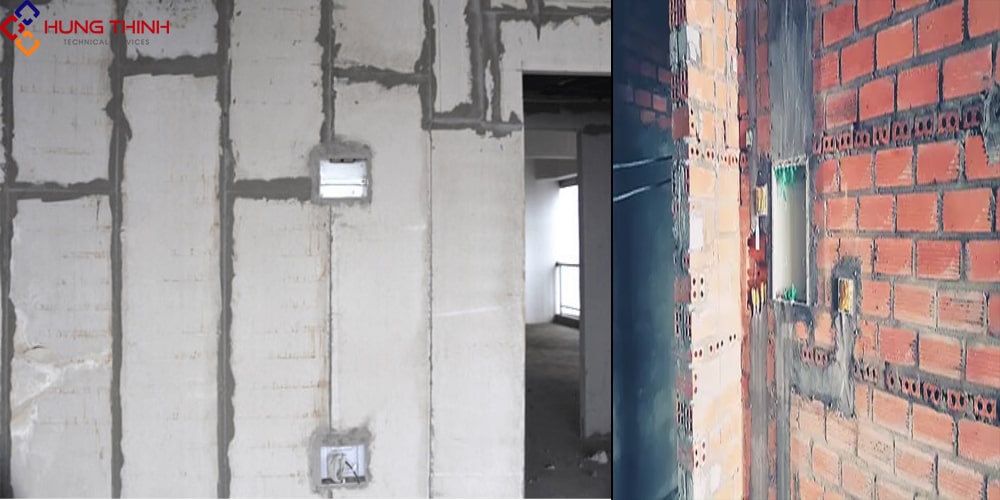

Bước 7: Hoàn thành.

• Tiến hành xong 4 bước trên, bạn dùng hồ trám lại những vết rãnh đã đục để đi dây điện âm tường trước đó để đảm bảo an toàn và thẩm mỹ.

Như vậy, bạn đã hoàn thành việc lắp đặt đường dây điện âm tường rồi đó quá đơn giản phải không nào.

7. Lưu ý khi lắp đường dây điện âm tường:

• Không nên tùy tiện đấu nối hay lắp đặt mạng điện trong nhà nếu bạn không có chuyên môn về điện.
• Không lắp chung nhiều đường dây điện cùng lúc nhằm tránh nhiễu thiết bị hay hạn chế các sự cố chập cháy điện.
• Ống bảo vệ phải có khả năng chống cháy, chống nước.
• Tránh nối tắt mạch, đặc biệt là những đường chính.
• Không chọn vị trí đi dây điện âm không đảm bảo an toàn như mái nhà, chôn dưới đất bên ngoài nhà.
• Tại bước đục rãnh tường không nên cắt sâu quá 1/3 độ dày của tường nhà, điều này sẽ làm giảm độ vững chắc của tường nhà.
• Khi chừa phần dự trữ dây điện nên tính toán phù hợp, đảm bảo thuận tiện khi xảy ra sự cố cần khắc phục.
• Nên chia dây điện thành nhiều nhánh nhỏ để tiện lợi cho việc sửa chữa khi gặp các sự cố trong quá trình sử dụng.
• Đường đi dây điện phải tiến hành ở nơi khô ráo, tránh nhiệt độ cao.
• Khi luồn dây điện trong ống phải đảm bảo chúng chỉ chiếm khoảng 75% so với tiết diện ống.
• Sử dụng ống luồn có độ đàn hồi khi đi qua các khu vực như trần thạch cao, la phông, tường gạch.
• Dây điện nối đất nên có màu sắc khác biệt như màu vàng sọc xanh, xanh sọc.
• Dây nóng trong cùng một đường điện nên dùng màu giống nhau. Nếu dây nóng của 2 nguồn phân phối nên dùng 2 màu khác nhau như màu đỏ và màu vàng.
• Không đi dây điện tại các vị trí đóng đinh hay khoan lỗ.
• Không dùng ống dẫn nước hay ống dẫn gas để luồn dây điện thay cho ống nhựa.
• Không đi dây điện âm trên sàn của tầng trệt tránh trường hợp sụt lún.

Bạn đã hiểu sơ qua về hướng dẫn cách đi dây điện trong nhà? Hãy áp dụng những kiến thức trên để tự thực hiện việc lắp đặt hệ thống đường dây dẫn điện trong nhà nếu bạn có chuyên môn nhé!

Để có một hệ thống đường dây điện trong nhà đảm bảo an toàn khi sử dụng lại vừa thẩm mỹ, bạn nên lựa chọn dịch vụ thi công lắp đặt điện nước uy tín, chuyên nghiệp giúp bạn.
